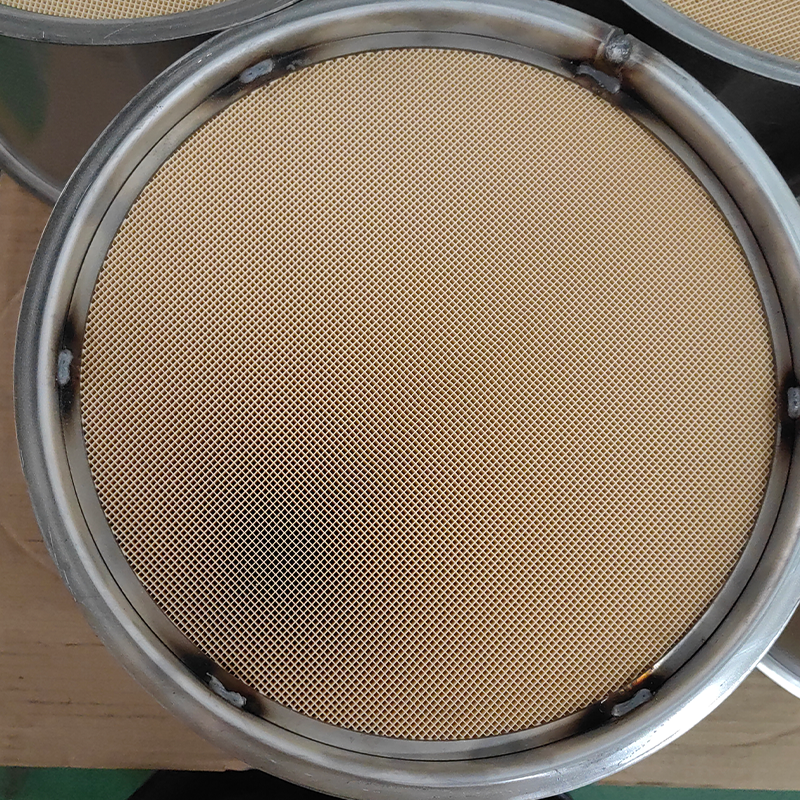

Three-Way Catalyst (TWC) Welded Piece

Ang Three-Way Catalyst (TWC) welded assembly ay isa sa mga pangunahing bahagi sa isang automotive exhaust system, at ang proseso at kalidad ng pagmamanupaktura nito ay direktang nakakaapekto sa performance ng emission, kaligtasan, at buhay ng serbisyo ng sasakyan.

1.Ano ang TWC Welded Assembly?
Ang isang TWC welded assembly ay hindi isang solong bahagi ngunit isang pinagsamang module na binubuo ng maraming bahagi ng metal na pinagsama-sama sa pamamagitan ng mga proseso ng welding. Ang pangunahing layunin nito ay magbigay ng isang matatag at mahusay na pabahay at kapaligiran sa pag-install para sa mga mahalagang metal catalysts (platinum, palladium, rhodium).
Ang karaniwang TWC welded assembly ay karaniwang binubuo ng mga sumusunod na elemento:
(1)Catalyst shell: Karaniwang isang double-layer na istraktura kung saan ang panloob na layer ay humahawak sa catalyst substrate, habang ang panlabas na layer ay gumaganap bilang isang heat shield, na nagbibigay ng pagkakabukod at proteksyon.
(2) Catalyst substrate: Karaniwang isang honeycomb ceramic o metallic carrier na pinahiran ng catalytic material.
(3)Banig: Isang intumescent mat na inilagay sa pagitan ng substrate at ng shell upang magbigay ng fixation, damping, at sealing, na pumipigil sa pagkasira ng substrate at pagtagas ng tambutso.
(4)Mga inlet/outlet pipe: Mga tubo na nagkokonekta sa exhaust manifold ng engine sa muffler.
(5) Mga boss ng oxygen sensor: Mga base na ginagamit para sa pag-install ng upstream at downstream na oxygen sensor.
(6)Mga hanger/bracket: Mga bahaging ginagamit para i-secure ang buong catalytic converter assembly sa chassis ng sasakyan.
Ang mga sangkap na ito ay hinangin nang magkasama upang bumuo ng isang kumpletong TWC welded assembly.

2. Pangunahing Proseso ng Welding
Dahil sa mga partikular na materyales na ginagamit sa mga pagtitipon ng TWC (karamihan ay mga hindi kinakalawang na asero) at ang kanilang mahigpit na mga kinakailangan, ang karaniwang ginagamit na mga proseso ng hinang ay kinabibilangan ng:
(1)Gas-shielded welding
MIG/MAG welding: Ang pinakamalawak na ginagamit na paraan ng welding na nagtatampok ng mataas na kahusayan at malakas na kakayahang umangkop. Ang Pulsed MIG ay madalas na inilalapat upang makakuha ng mas malinis, mababang-spatter welds. Ito ay angkop para sa mga shell longitudinal seams, circumferential seams, at bracket welding.
TIG welding: Nagbibigay ng mataas na kalidad ng weld at magandang hitsura ngunit hindi gaanong mahusay. Karaniwan itong ginagamit para sa manipis na sheet butt joints at oxygen sensor bosses kung saan mataas ang mga kinakailangan sa sealing at hitsura.
(2) Laser welding
Mga Bentahe: Mababang init na input, minimal na deformation, mabilis na bilis ng welding, mataas na depth-to-width na ratio, at mataas na kakayahan sa automation.
Application: Parami nang ginagamit para sa TWC shell longitudinal seam welding, na nagsisilbing alternatibo sa mga tradisyonal na proseso ng MIG para makamit ang mas mataas na produktibidad at kalidad ng weld.
(3) Plasma welding
Katulad ng laser welding, ito ay isang high-energy-density na paraan ng welding at maaaring magamit bilang alternatibong solusyon sa ilang mga application.
(4)Resistance spot welding
Pangunahing ginagamit para sa mga hindi selyadong attachment tulad ng mga bracket at hanger.

3. Teknikal na mga Hamon at Pangunahing Kinakailangan
(1)Air-tightness: Ang pinakapangunahing at kritikal na kinakailangan. Ang anumang maliit na pagtagas ay maaaring magresulta sa:
Labis na mga emisyon: Mga hindi ginagamot na maubos na gas na direktang tumatakas sa atmospera.
Mga maling signal ng sensor ng oxygen: Nakakaapekto sa kontrol ng air-fuel ratio, na nagdudulot ng pagtaas ng pagkonsumo ng gasolina at pagbaba ng performance ng engine.
Ingay: Gumagawa ng isang kapansin-pansing tunog ng pagtagas.
(2) Thermal deformation control: Ang welding heat ay maaaring magdulot ng deformation ng thin-wall shells. Ang labis na pagpapapangit ay maaaring makaapekto sa pagkakabit ng pag-install o humantong sa hindi pantay na presyon ng banig, na nakakasira sa ceramic substrate. Ang mga wastong fixture, pagkakasunud-sunod ng welding, at mga parameter ng proseso ay kailangan upang makontrol ang pagbaluktot.
(3) Hinangin ang mataas na temperatura na paglaban at paglaban sa kaagnasan:
Ang mga temperatura sa pagpapatakbo ng TWC ay maaaring umabot ng hanggang 1000°C, na nangangailangan ng mga welds upang makatiis ng pangmatagalang thermal fatigue at oxidation.
Ang mga maubos na gas ay naglalaman ng mga kinakaing elemento tulad ng sulfur at chlorine, kaya ang mga weld ay dapat tumugma sa corrosion resistance ng base metal.
(4) Pag-iwas sa thermal shock sa substrate:
Ang mga ceramic substrate ay lubhang sensitibo sa biglaang pagbabago ng temperatura. Ang labis o puro init na input sa panahon ng hinang ay maaaring magdulot ng mga microcrack o pagkabasag. Kinakailangan ang mahigpit na kontrol sa pagpasok ng init at bilis ng paglamig.
(5) Pagkakatugma ng materyal:
Ang mga bahagi ng TWC ay karaniwang gumagamit ng mga espesyal na hindi kinakalawang na asero (tulad ng 409L, 439, 441). Ang mga filler na materyales ay dapat tumugma sa mga katangian ng base metal upang matiyak ang lakas ng mekanikal na hinang at paglaban sa kaagnasan.

4. Quality Control at Inspeksyon
Upang matiyak ang pagiging maaasahan ng TWC welded assemblies, ang mga mahigpit na inspeksyon ay isinasagawa sa panahon ng produksyon:
(1)In-line na visual na inspeksyon: Sinusuri ng mga automated camera system ang hitsura ng weld para sa undercut, spatter, concavity, at iba pang mga depekto.
(2) Pagsusuri sa higpit ng hangin:
Helium mass spectrometry: Nagbibigay ng high-precision leak detection at karaniwang ginagamit para sa laboratory testing o sampling.
Paraan ng pagkabulok ng presyon: Mas karaniwang ginagamit sa mga linya ng produksyon sa pamamagitan ng pagpindot sa pagpupulong at pagsubaybay sa mga pagbabago sa presyon upang matukoy ang pagtagas.
(3)Dimensional na inspeksyon: Isinasagawa gamit ang mga gauge o CMM para matiyak na ang mga pangunahing dimensyon ng pag-install ay sumusunod sa mga detalye ng disenyo.
(4) Hindi mapanirang pagsubok:
X-ray inspeksyon: Ginagamit upang makita ang mga panloob na depekto sa weld gaya ng porosity, pagsasama ng slag, o hindi kumpletong pagtagos.
(5) Mapanirang pagsubok:
Metallographic analysis: Pagputol at pagsusuri ng weld microstructure upang masuri ang kalidad ng weld.
Pagsusuri sa mekanikal: Pagsusuri sa lakas ng weld, tigas, at mga nauugnay na mekanikal na katangian.

5. Mga Uso sa Pag-unlad
(1)Automation at intelligence: Ang malawakang paggamit ng mga welding robot at mga automated na linya ay nagpapabuti sa kahusayan at pagkakapare-pareho. Ang pagsasama ng machine vision at mga sensor ay nagbibigay-daan sa real-time na pagsubaybay at adaptive welding control.
(2)Magaan at compact na disenyo: Pag-ampon ng mas manipis na high-performance na hindi kinakalawang na asero at na-optimize na mga disenyo ng istruktura upang mabawasan ang timbang at makatipid ng espasyo.
(3)Mga bagong teknolohiya sa welding: Ang pagtaas ng aplikasyon ng laser welding at laser-arc hybrid welding para sa mas mataas na kahusayan at kalidad.
(4)Modular na disenyo: Pagsasama ng TWC sa mga GPF, muffler, at iba pang mga bahagi sa iisang welded unit, na bumubuo ng mas kumplikadong mga module ng exhaust aftertreatment.
