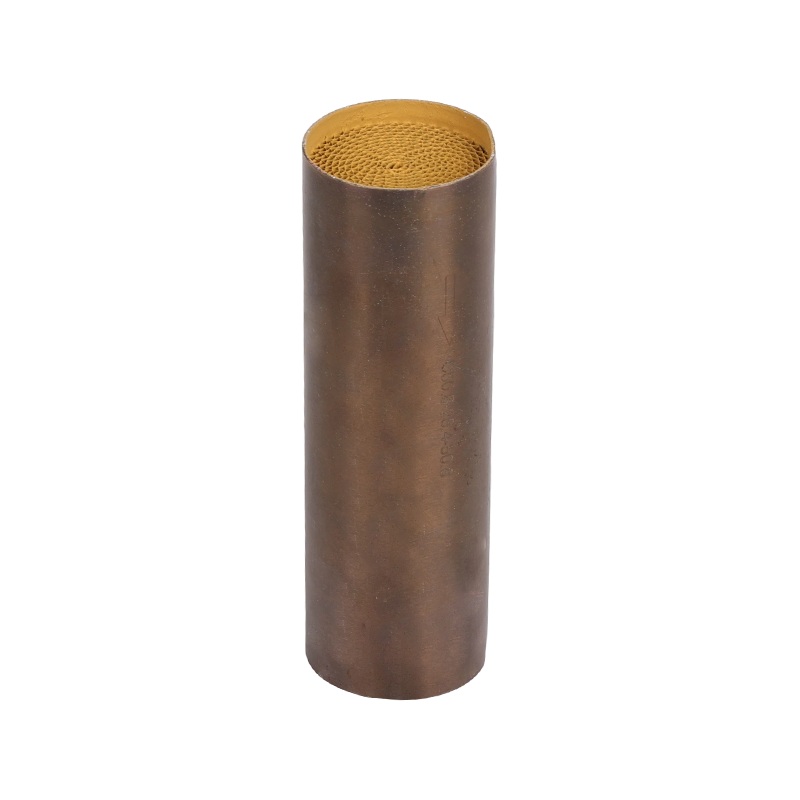

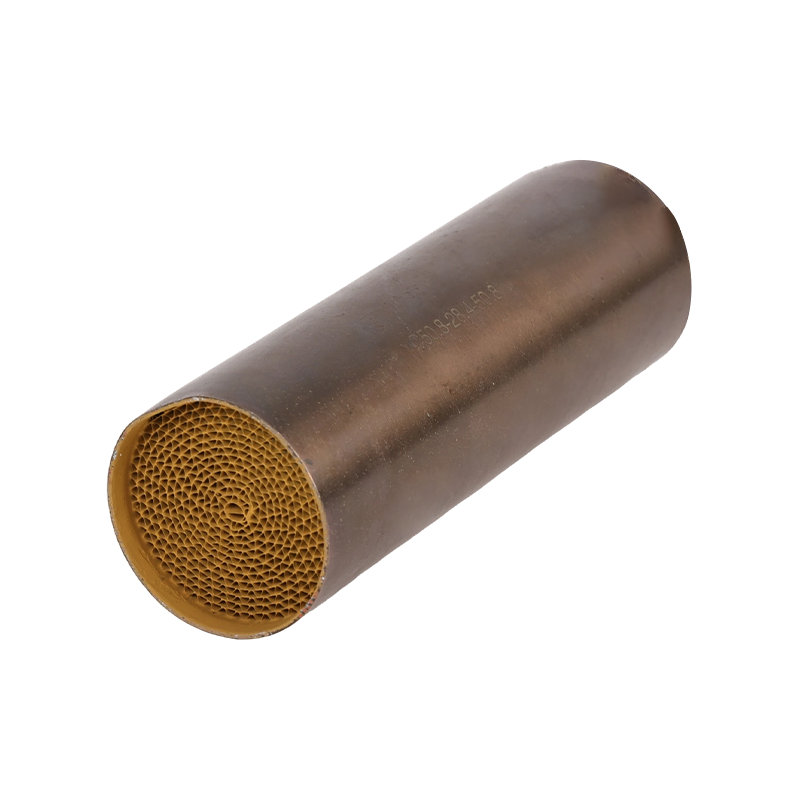

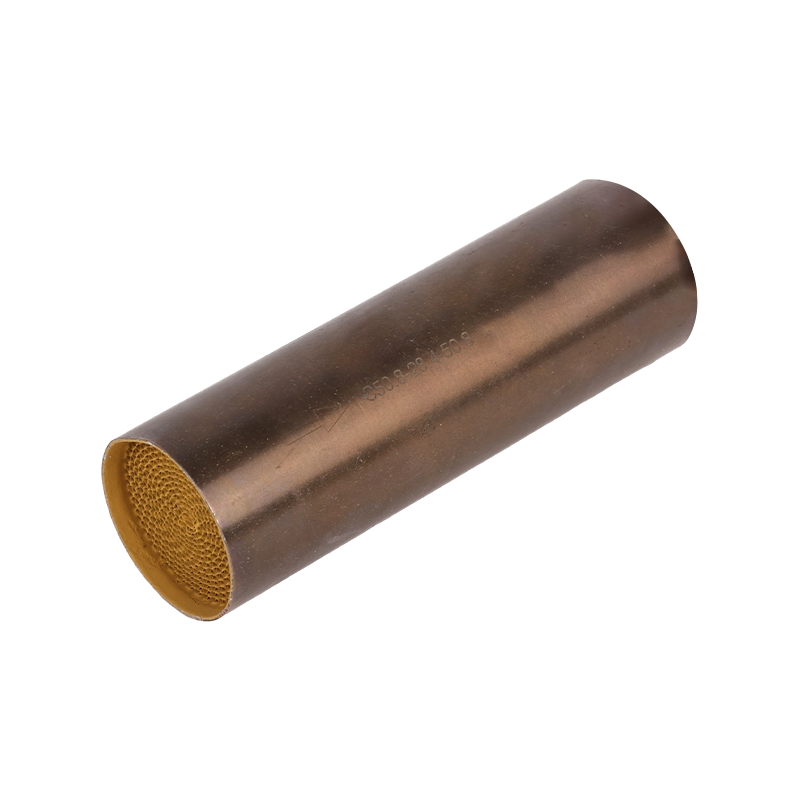

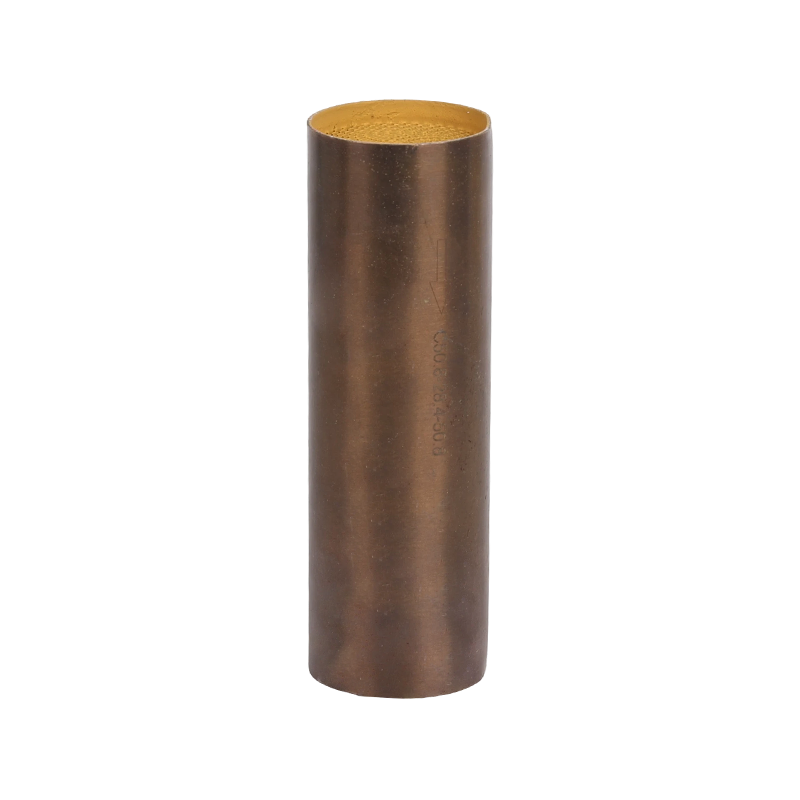

Maliit na Metal Substrate

Pangunahing Istruktura at Proseso ng Paggawa
1. Materyal na Substrate
Base Material: Karaniwang gawa sa Fe-Cr-Al (iron-chromium-aluminum) alloy foil, isang espesyal na haluang lumalaban sa mataas na temperatura.
Mga Pangunahing Katangian:
Mataas na temperatura na oxidation resistance: Sa mataas na temperatura, ang alloy surface ay bumubuo ng siksik na α-alumina (α-Al₂O₃) protective film na pumipigil sa karagdagang oksihenasyon at kaagnasan ng substrate.
Napakahusay na paglaban sa init: Ang materyal ay maaaring makatiis ng matagal na pagkakalantad sa mga temperatura na higit sa 1000°C.
Kinokontrol na koepisyent ng pagpapalawak ng thermal: Sa pamamagitan ng pagdaragdag ng mga trace alloying na elemento, ang koepisyent ng pagpapalawak ng thermal ay maaaring maayos upang mapabuti ang katatagan ng istruktura.
2. Proseso ng Paggawa
Pagproseso ng Foil: Ang Fe-Cr-Al alloy na foil ay iginulong sa kinakailangang kapal, karaniwang nasa pagitan ng 0.03 mm at 0.08 mm.

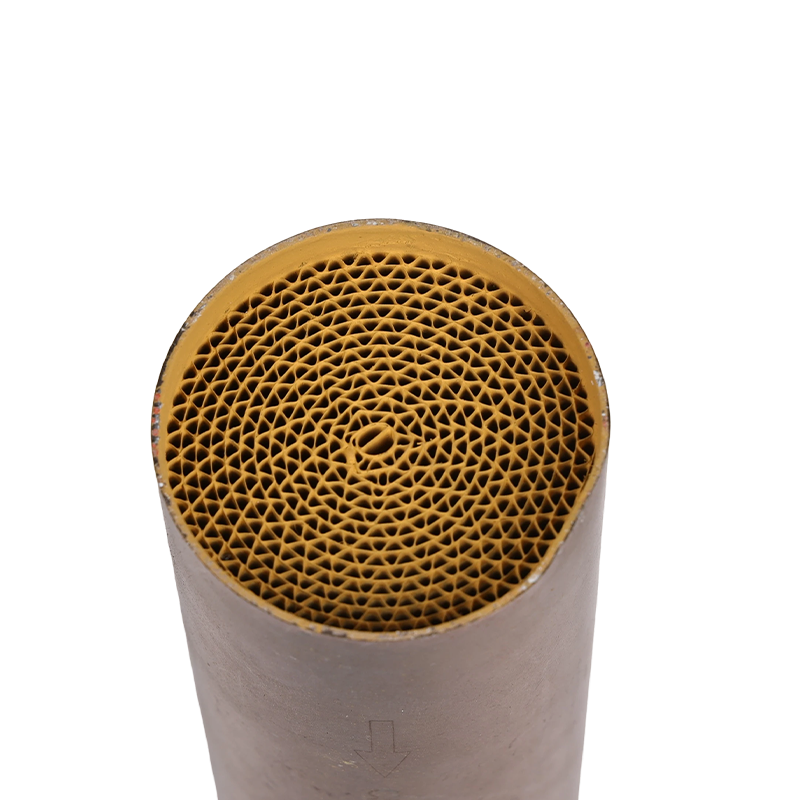

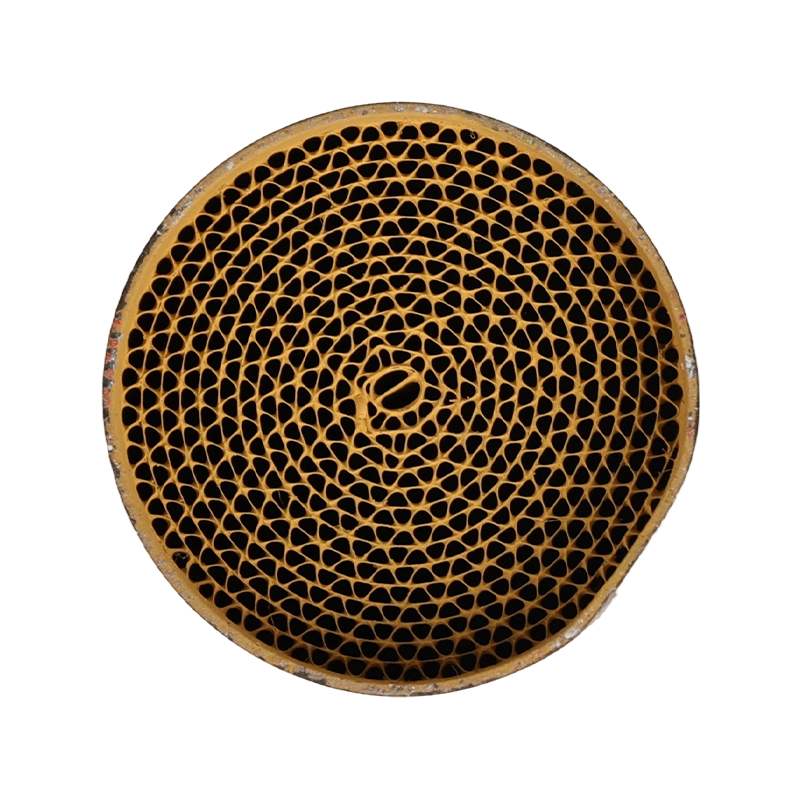

Pagbuo at Pagwelding: Ang foil ay salit-salit na hinuhubog sa corrugated at flat layers, pagkatapos ay sugat sa cylindrical o oval na istruktura. Ang mga contact point ay pinagsama ng mataas na temperatura na pagpapatigas, na bumubuo ng isang matatag na pulot-pukyutan na monolith na may maraming magkakatulad na channel.
Paglalapat ng Patong: Dahil ang ibabaw ng metal ay makinis at hindi gumagalaw sa kemikal, mahirap ang direktang pagdirikit ng patong. Samakatuwid, ang ibabaw ng foil ay sumasailalim sa pretreatment—karaniwang mataas na temperatura na oksihenasyon o sandblasting—upang lumikha ng microscopically roughened surface. Bilang kahalili, ang isang aluminized na layer ay maaaring preformed upang mapahusay ang pagdirikit ng layer ng washcoat.

Natitirang Mga Bentahe ng Metal Substrate
Kung ikukumpara sa tradisyonal na cordierite ceramic substrates, ang mga metal substrate ay nag-aalok ng mga sumusunod na kahanga-hangang mga pakinabang:
1. Pambihirang Lakas ng Mekanikal at Paglaban sa Epekto
Bentahe: Hindi tulad ng mga ceramics, ang mga substrate ng metal ay hindi pumuputok sa ilalim ng vibration, thermal stress, o pisikal na epekto, na tinitiyak ang mataas na antas ng pagiging maaasahan.
Application: Tamang-tama para sa malupit na operating environment gaya ng mga motorsiklo, off-road na sasakyan, at construction machinery.
2. Sobrang Manipis na Kapal ng Wall at Mababang Thermal Mass
Kapal ng Pader: Ang mga metal foil ay maaaring kasingnipis ng 0.03 mm, samantalang ang mga ceramic substrate ay karaniwang may kapal ng pader na 0.1–0.15 mm.
Mga kalamangan:
Mababang Presyon sa Likod: Ang mas manipis na mga pader ay nagbibigay ng mas maayos na daloy ng tambutso at mas mababang resistensya, na nakikinabang sa output ng power ng engine.
Mabilis na Pag-ilaw: Dahil sa mababang thermal mass at mabilis na pag-init ng manipis na mga pader ng metal, ang catalyst ay maaaring umabot sa light-off na temperatura sa loob ng ilang segundo pagkatapos ng malamig na pagsisimula. Ang feature na ito ay mahalaga para sa pagbabawas ng mga emisyon sa panahon ng cold-start phase—ang pinaka-kritikal na panahon para sa pagkontrol sa emission.
3. Napakahusay na Thermal Conductivity
Bentahe: Ang init ay maaaring mabilis na lumipat sa buong substrate, na tinitiyak ang pare-parehong pamamahagi ng temperatura at pinipigilan ang lokal na overheating na maaaring humantong sa catalyst sintering at deactivation. Ang pinahusay na paglipat ng init sa buong substrate ay nagtataguyod din ng pagbabagong-buhay at nagpapabilis ng mga catalytic na reaksyon.
4. Superior Thermal Shock Resistance
Bentahe: Ang mga metal na substrate ay maaaring makatiis ng biglaang pagbabagu-bago ng temperatura sa sistema ng tambutso—gaya ng mabilis na paglipat mula sa high-speed na pagmamaneho patungo sa idling o sa panahon ng aktibong pagbabagong-buhay ng DPF—nang walang pinsala sa istruktura.
5. High Design Flexibility
Bentahe: Ang mga metal foil ay maaaring hiwain sa iba't ibang hugis (tulad ng conical o non-circular cross-sections), na nagbibigay-daan para sa mas mahusay na paggamit ng irregular exhaust space at pagpapagana ng mas compact na mga disenyo ng system.

Mga Disadvantage at Hamon ng Metal Substrates
1. Mataas na Gastos: Ang paggamit ng mga espesyal na materyales ng haluang metal at kumplikadong proseso ng pagmamanupaktura—lalo na ang pagpapatigas—ay ginagawang mas mahal ang mga substrate ng metal kaysa sa mga ceramic na substrate.
2. Mga Hamon sa Coating Adhesion: Ang pagtiyak na ang washcoat ay nakadikit nang matatag sa ibabaw ng metal habang pinapanatili ang tibay sa ilalim ng matinding thermal cycling at vibration ay nagpapakita ng isang malaking teknikal na hamon sa panahon ng produksyon.
3. High-Temperature Oxidation Limits: Bagama't ang mga metal substrate ay nag-aalok ng mahusay na init na panlaban, ang matagal na pagkakalantad sa napakataas na temperatura ay maaaring maging sanhi ng pagbaba ng protective oxide layer, na humahantong sa substrate oxidation o powdering. Bilang resulta, ang kanilang pinakamataas na tuluy-tuloy na temperatura ng pagpapatakbo sa pangkalahatan ay nananatiling mas mababa kaysa sa mga top-grade na ceramic na materyales.

Mga Pangunahing Sitwasyon sa Application
Dahil sa nabanggit na mga pakinabang at limitasyon, ang mga substrate ng metal ay hindi naaangkop sa pangkalahatan ngunit mahusay na gumaganap sa mga partikular na lugar kung saan ang kanilang mga lakas ay maaaring ganap na magamit:
1. Mga Catalyst ng Motorsiklo
Kinakailangan: Ang mga makina ng motorsiklo ay gumagawa ng matinding vibration, may limitadong espasyo sa pag-install, at napakasensitibo sa bigat at backpressure ng tambutso.
Tugma: Ang mataas na lakas, magaan na kalikasan, vibration resistance, at flexible na disenyo ng mga metal na substrate ay ginagawa itong perpektong akma para sa mga kundisyong ito.
2. Close-Coupled Catalysts
Kinakailangan: Upang makamit ang pinakamainam na pagganap ng cold-start emission, ang catalyst ay naka-install nang mas malapit hangga't maaari sa engine exhaust manifold. Ang lugar na ito ay nakakaranas ng napakataas na temperatura at matinding thermal shocks.
Tugma: Ang mabilis na pag-ilaw-off na kakayahan at mahusay na thermal shock resistance ng mga metal na substrate ay ginagawang perpekto ang mga ito para sa mga close-coupled na application, kadalasang ginagamit kasama ng downstream na pangunahing ceramic catalyst.
3. Mataas na Pagganap at Mga Sports Car
Kinakailangan: Ang mga sasakyang ito ay nangangailangan ng mataas na power output (nangangailangan ng mababang backpressure) at mabilis na pagtugon sa throttle.
Tugma: Ang mababang mga katangian ng backpressure ng mga substrate ng metal ay nakakatulong sa pag-maximize ng performance at pagtugon ng engine.
4. Diesel Oxidation Catalysts (DOC)
Kinakailangan: Ang mga makina ng diesel ay may medyo mababa ang temperatura ng tambutso sa panahon ng malamig na pagsisimula; ang DOC ay dapat na umilaw nang mabilis upang ma-convert ang HC at CO habang bumubuo ng NO₂ upang suportahan ang passive regeneration ng downstream DPF.
Tugma: Mas mabilis na naaabot ng mga metal DOC ang kanilang operating temperature, na nagpapahusay sa pangkalahatang kahusayan ng emission control system.
5. Variable-Geometry at Integrated Silencer Catalysts
Kinakailangan: Gamit ang kanilang structural flexibility, ang mga metal substrate ay maaaring magsama ng catalytic at silencing function o mahubog upang ma-optimize ang daloy ng maubos na gas.
